Esta es la segunda placa fotovoltaica que me he hecho,como se ven las celulas esta deterioradas las compré asi en esta disposicion salen 17.5 v Dc ya que son 35 celulas
El primer paso es hacer un cajon a un cuadro de 60 x 50 que tiene como trasera MDF de 3mm y como delantera cristal de 3mm colocarle unos listones de 1x1

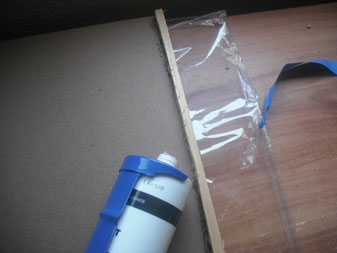

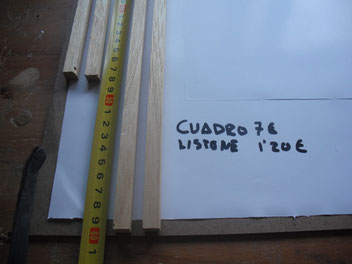

Pegamos los listones en el MDF con adesivo de montaje y dejamos seca los listones de 1x1 los he cortado 2 de 60 cm y 2 de 48cm

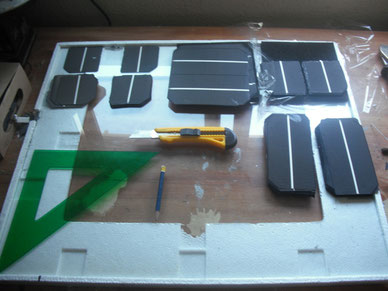

Mientras seca el marco ,utilizamos el cristal para ir sacando cuartas partes de las celulas,en la foto arriba izquierda se ve las cuartas partes, en medio la celula entera pero deteriorada, y a la derecha en mitades,podriamos hacer la placa de celulas enteras ,la superficie expuesta al sol seria mayor y la potencia es mayor, pero la placa tambien adquiere unas medidas considerables

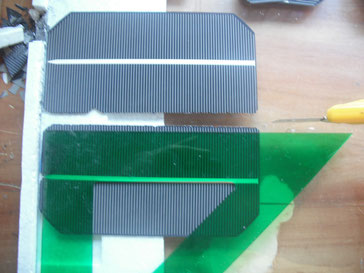

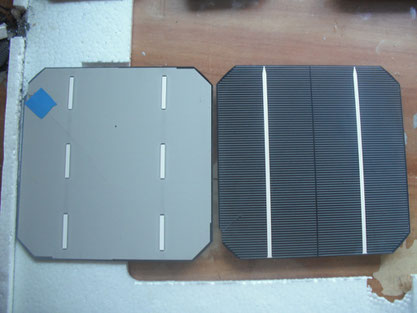

Estas son las celulas de 3,4 w estas son las dos caras a la izquierda esta el lado positivo ,a la derecha el lado negativo que estará expuesto al sol ,las dividiremos en cuatro partes iguales

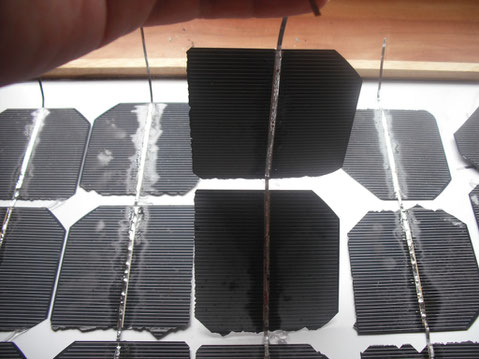

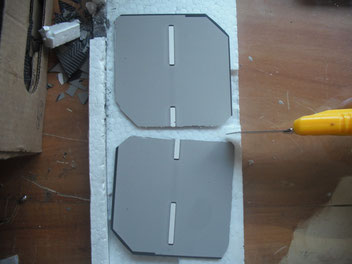

Por esta cara he paso el cutter unas cinco veces y a partido,pero lo normal es pasar tambien por la cara posterior y partir,el cutter se pasa muy suabe y esportillará la celula,

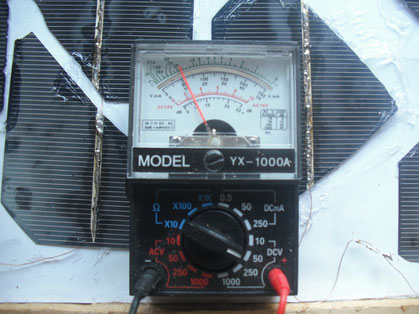

En la parte positiva es normal que parta y si parten en la negativa puede que se presione demasiado,tenemos que pasar ligeramente el dedo por los cantos cortado, para no dejar impurezas que cortocircuiten la celula .En este punto colocando un polimetro en este recuadro y en la tira de la otra cara vemos 0.5 voltios al ponerla a la luz de una bombilla

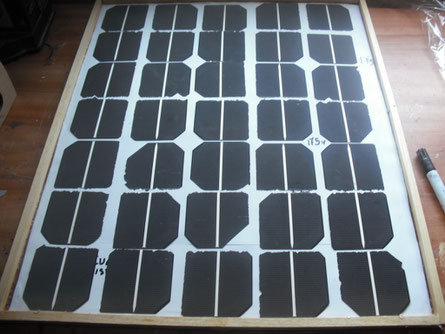

Presentamos dentro del cuadro ya seco la composicion de 7 celulas x 5 filas 35 celulas x 0.5 voltios =17.5 voltios
El deterioro que muestran algunas restaran su potencia no su tension
¿SOLDAMOS?

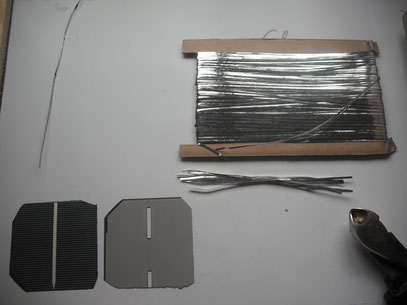

Lo necesario para soldar celulas falta el flux

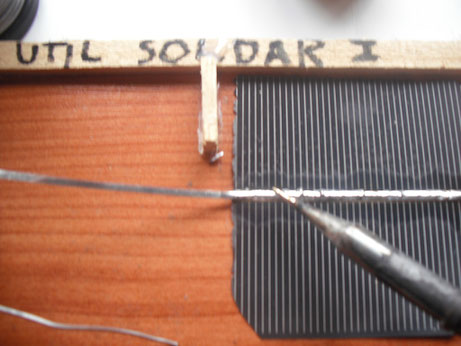

Estamos hechando un poco de flux ,el cual encontraras en cualquier tienda de electronica,así corre mejor el estaño,vamos a soldar en esta cara una tira de 12 cm y lo haremos 35 celulas ,el util nos servirá para separarlas, todas a la misma distancia
Las laminas bienen bañadas en estaño ,asi el aporte necesaio es minimo.llegamos con la soldadura a unos 5 mm del filo de la celula, y unos 5 mm en su comienzo

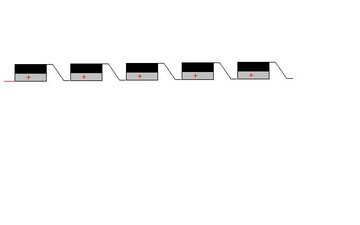

Ahora tenemos que seriarlas la celula de la izquierda tiene su lamina que antes soldamos en el negativo y ahora soldamos al positivo de la siguiente y esta al negativo de la siguiente ,
Vamos haciendo series de 5 en 7 filas

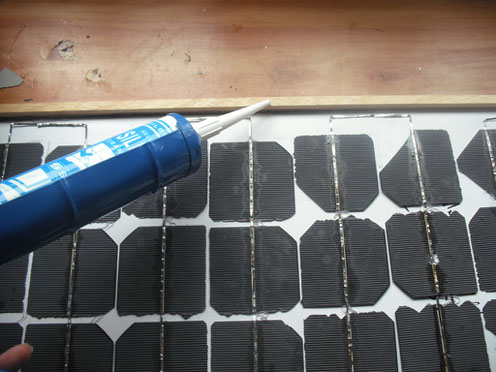

Realizamos un colchon de silicona para depositar los grupos de 5 celulas
Situamos con mucho cuidado cada elemento en su cama de silicona sin oprimir en demasia, son muy fragiles y no aconsejo desoldarlas por que se espotille un pico
en la parte superior vemos los terminales de cada serie podemos con el polimetro comprobar que estan bien echas las soldaduras las 5 x 0.5 nos dará 2.5 voltios

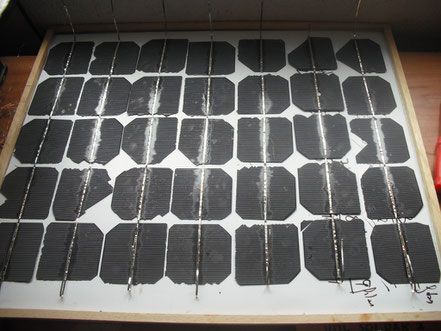

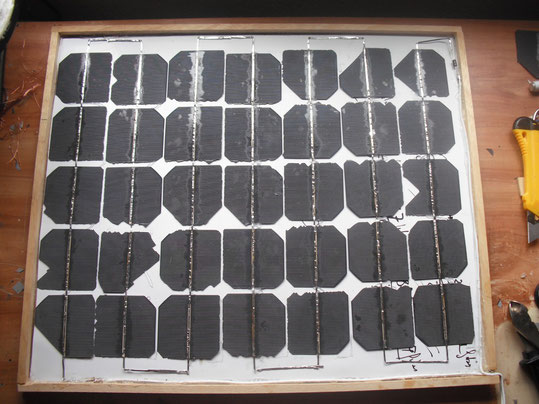

Todas siliconadas y comprobadas las tensiones por grupos de 5 celulas
Aquí se ve en la parte superior todas la puntas

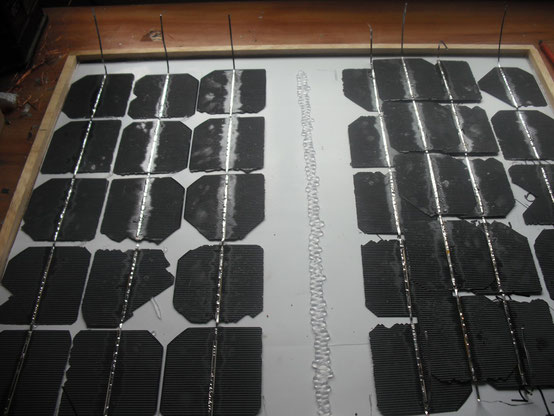

Al igual que abajo a la izquierda es nuestra célula 1 fila 1 es nuestro negativo arriba unimos la célula 5 fila1 con la célula 5 fila 2 luego la célula 1 fila 2 con la 1 fila 3 la 5 fila 3 con la 5 fila 4 la 1 fila 4 con 1 fila 5 la 5 fila 5 con la 5 fila 6 la 1 fila 6 con la 1 fila 7 y la 5 fila 7 es el positivo menuda carretera serpenteante

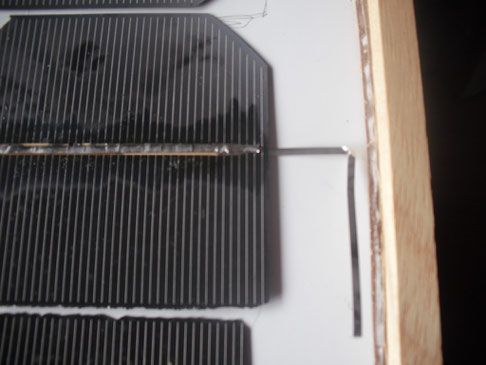

Esta lamina doblada 90º va a buscar a la primera de la siguiente serie

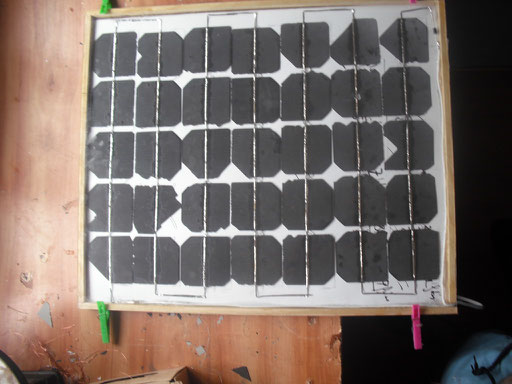

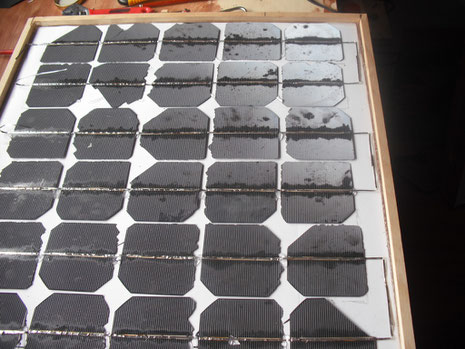

En esta foto solo se ven 6 filas y son 7 pero desde arriba a la derecha vemos como conecta con la segunda fila, al final de esta fila con la tercera , al final de esta con la cuarta al final de las 35 celulas seriadas tendremos un positivo y un negativo total
de la placa al positivo le pondremos un diodo1 n 5822 que evitara que la placa consuma de noche
El resultado final arriba a la derecha al lado de la célula 5 fila 7 que es positivo (+) vemos el diodo 1 n 5822 que evitara que la batería se descargue por las noches y al lado de la célula 1 fila 7 la salida de los cables paralelo de 2.5 mm de sección
Pelamos las dos puntas del cable y comprobamos que hay tensión, síntoma de que el seriado de las células no esta abierto, si no da tensión malo, malo, pero tranquilidad, el seriado está abierto y tenemos que comprobar en que fila perdemos continuidad , reparada la soldadura y comprobada la tensión ,estando correcto siliconamos el perfil
Ponemos el cristal de nuestro primitivo cuadro de colgar retratos o paisajes y con unas utilísimas pinzas de la ropa dejamos secar la silicona
el principio de los principio

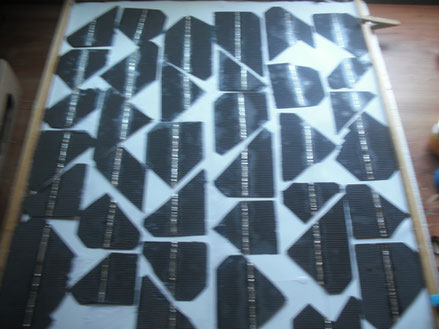

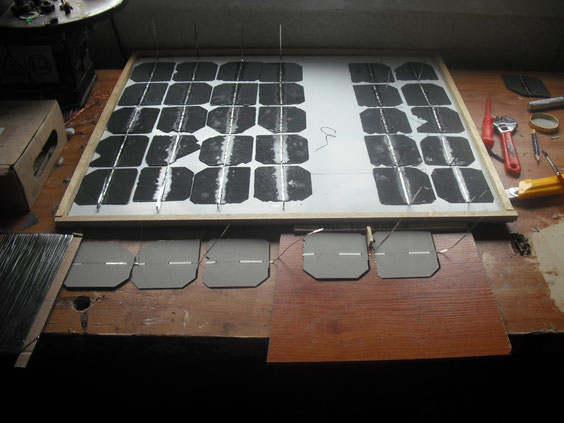

El principio fue con retales que no eran un cuarto de celula en algunos casos, pero el polimetro me da 18 v Dc con 36 retales
Estas fueron las primeras ,son de retales, pero que poniendo 36 dan 18 v,abstracta pero efectiva, mas fea pero que con lo bonico no se come. Un kilogramo de celulas me dieron 350 w en varias placas . esta tendrias que calcular cada superficie expuesta . no sabria decir si es de 10 ,20, 100 watios hasta ponerla al sol y medir I=P/v :P =V x I
El siguiente elemento a construir es el regulador de carga pincha en el listado de la izquierda
