GENERADOR CON VENTILADOR DE TECHO

Buen este es un proyecto que de momento está aparcado a falta del realizar el soporte que albergará el generador que simplemente es un motor de ventilador de techo. Pero como generador está probado acoplandole , una correa de trasmisión y un taladro, obtenemos 14v



VENTILADOR DE TECHO
VENTILADOR DE TECHO

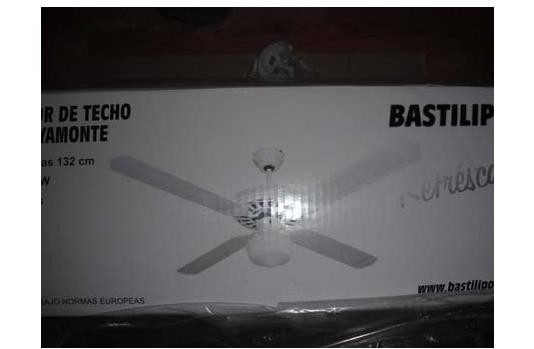

Esta es mi compra,un ventilador de techo el cual reformaré su bobinado interno,y acoplaré imanes de neodimio, y unas palas de PVC ,hasta el momento,solo he cambiado los bobinados y he comprobado que genera tensión

¿cómo hacer?

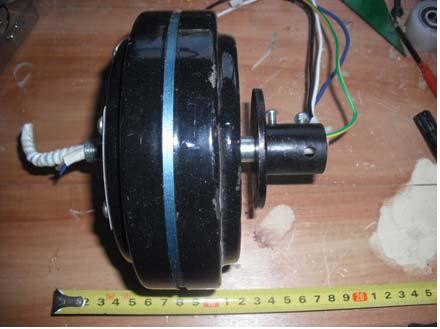

   De todo el ventilador de techo nos quedaremos con el motor que es ete,

antes de abrir

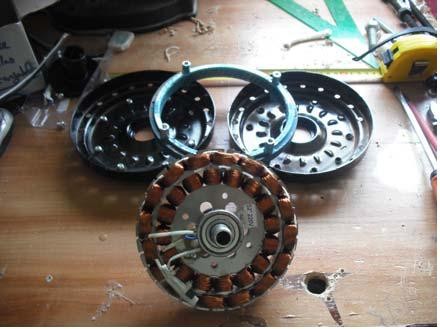

Este es el despiece . en primer plano vemos el devanado con el conjunto de bobinas,unas interiores y otras exteriores



Hay que desbobinarlo entero.es decir quitarle todas las bobinas.pero no cortandolas si no desliando las bobinas con mucho cuidado por que utilizaremos este cobre barnizado para hacer nuestras bobinas



tambien vemos uno de los dos rodamientos que se alojan en las carcasas negras lo azul no lo utilizaremos en su lugar haré un contenedor para los imanes de neodimio perimetralmente

¿cómo hacer?

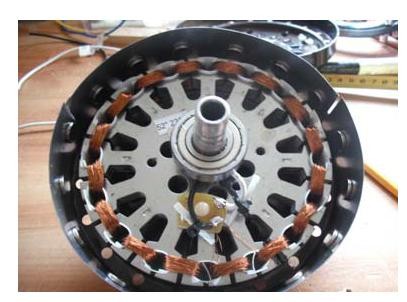

Despues de mucho dar vueltas , a las bobinas 55 para ser exactos. una en sentido horario y la siguiente antihorario se termina todo el seriado de bobinas 16 en total



con la racasa puesta inferior, hacemos un circulo de chapa al perimetro donde pegamos con epoxi de dos componentes estos discos plateados que son los imanes de neodimio  de 12mm por 2 mm N.S.N.S etc hasta 16 en la posicion central de la bobina



soldamos los cables de hilo barnizado a cable de 1.5mm  y los pasamos por el eje



tapamos con la tepadera negra con leves golpecitos para que aloje  bien el rodamiento



y atornillamos



cogemos el eje donde sale los cables y hacemos girar el conjunto para verificar que no cabezea
