LADRON DE JULIOS
CONJUNTO COMPLETO
CON UNA PILA GASTADA DE 1.2 VOLTIOS ENCENDEMOS UN PILOTO DE LED DE 24V

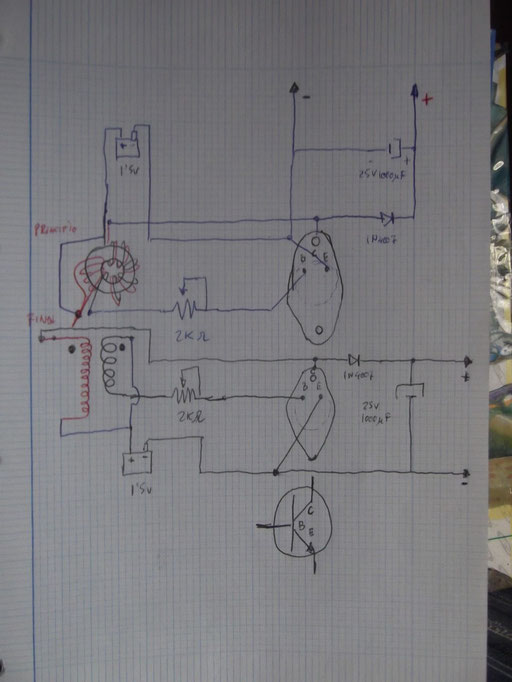

ESQUEMA
COMPONENTES:
1-TOROIDE
1-PILA
1-POTENCIOMETRO
1-TRANSISTOR.2N3055
1-DIODO 1N4007
1-COMDENSADOR-1000MF25V
UN TOROIDE DE FERRITE ES ELEMENTO QUE ELEVARA LA TENSION,ESTA COMPUESTO POR DOS CABLES ENROLLADOS EL DE COBRE ESMALTADO DE 30CM DE LONGITUD Y EL CABLE VERDE DE 1 M DE LONGITUD UNIDOS EL FINAL DE UNO CON EL PRINCIPIO DEL OTRO ESTA UNION SERA ALIMENTA DA CON +
TRANSISTOR 2N3055 CONEXION COLECTOR ANODO DEL DIODO 1N4007
EMISOR AL POTENCIOMETRO BASE A INETERRUPTOR DE CORTE Y ESTE A NEGATIVO DE LA PILA
EMISOR AL - DEL CONDENSADOR DE 1000 MICROFARADIOS 63V EL + CONECTA CON ANODO DEL DIODO Y LA SALIDA A LA LAMPARA DE 24V DC
EL POTENCIOMETRO DE 1 K ESTA CONECTADO AL EMISOR DEL TRANSISTOR Y EL OTRO TERMINAL UNIDO AL CENTRAL Y EL DEBANADO TOROIDAL DE COBRE ESMALTADO
UNA PILA DE 1.5 V

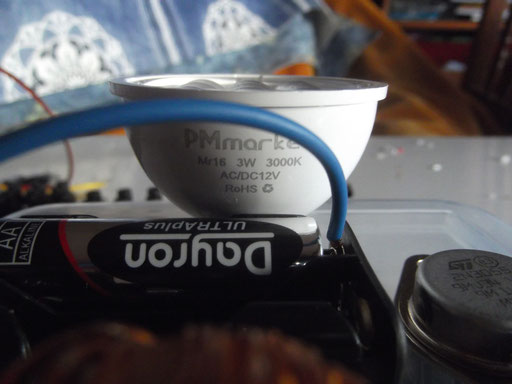

En funcionamiento
Protegiendo nuestro ladron
Mecanizar un taper,para que aloje los elementos del ladron de julios es sencillo,aqui se ve el porta pilas ya instalado
Un taladro de 5mm y el interruptor esta instalado
2 taladro de 3mm para el emisor y la base
1 taladro de 5 mm para el colector y el tornillo de sujección
el toroide lo he mecanizado fuera para poder probar los que realice posteriormente
un taladro de 6mm y coloco el potenciometro
comdensador 1000uF-63v y diodo 1n4007
Detalle del diodo conectado con la raya,hacia el + del condensador
